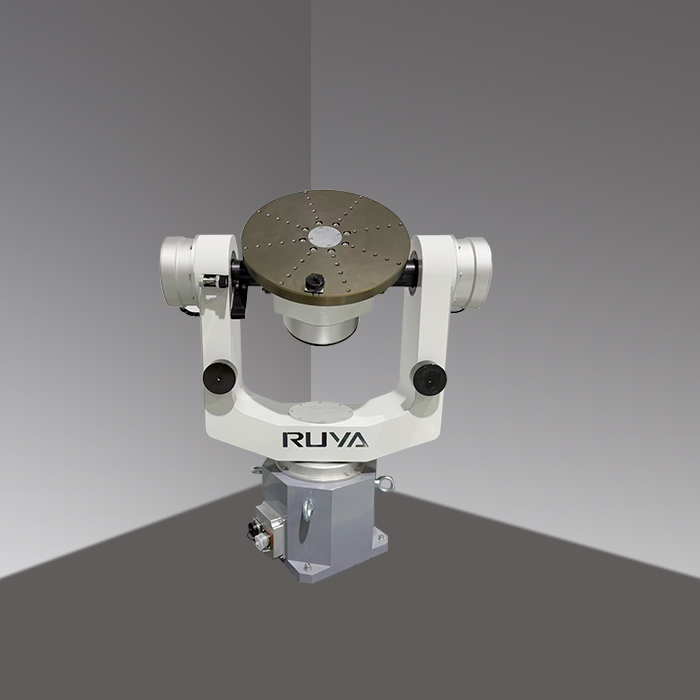

高精度小型三軸轉臺（臺面式）

負載重量：20Kg

Load Weight：20Kg

臺面直徑 ：Ф320mm

Table Diameter：Ф320mm

臺面平面度： 0.02mm

Table Flatness ：0.02mm

臺面跳動：0.02mm

Table Runout ：0.02mm

軸線回轉精度 ：±2″

Rotary Accuracy Of Three-Axis ：±2″

軸線垂直度 ：±12″

Perpendicularity Of Three-Axis： ±12″

軸線相交度：Ф0.5mm直徑球

Intersection Of Three-Axis：Ф0.5mm diameter ball

角位置定位誤差 ：±2″

Positioning Error Of Angular Position ：±2″

角位置定位重復性：±2″

Positioning Repeatability Of Angular Position： ±2″

速率范圍 ：內軸：0.01°/s~300°/s；

Rate Range inner frame：0.01°/s~300°/s；

中軸：0.01°/s~200°/s；

Middle frame：0.01°/s~200°/s；

外軸：0.01°/s~200°/s；

outer frame：0.01°/s~200°/s；

速率精度及平穩性 ω≤1°/s ,     2×10-3  (1°平均法）；

Rate Accuracy： ω≤1°/s，2×10-3  (1° average）

1°/s≤ω<10°/s ,  2×10-4（10°平均法）；

1°/s≤ω<10°/s ,  2×10-4  （10° average）

ω≥10°/s ,  2×10-5（360°平均法）。

ω≥10°/s ， 2×10-5  （360° average）

最大角加速度：

Maximum Angular Acceleration

中軸：≥50°/s2；

Middle frame：≥50°/s2

外軸：≥50°/s2

Outer frame：≥50°/s2

用戶滑環：根據客戶要求定制

User Slip Ring：Customizable
